Pfaff 362 automatic: Einstellung der Stichlage geht nicht.

[errorlogin]

HURRAAA!!!

Ich habe den Fehler gefunden. Hätte ich auch früher drauf kommen können, aber egal, ist ja meine erste Nähmaschine. Ich habe ihn mir quasi hier im ersten Post gleich selber mit dem rotem Pfeil markiert! Na, wer kommt drauf?

Morgen mehr. Ich muß die Maschine noch einstellen. Hoffentlich diesmal problemlos.

Jetzt erstmal und Danke für Eure Hilfe und Unterstützung!

[dieter kohl]

auch du hast offensichtlich erst geschraubt und dann gefragt …

die werks-Einstellungen sollte man/frau tunlichst in ruhe lassen

ich hab dir ein paar Bemerkungen in dein bild gemalt
du hast nicht beachtet, daß dir diese Feder zwischen diese Teile gerutscht ist
deswegen ist diese welle auch nicht bis vorne in der richtigen Position

also nochmal ausbauen
richtig zusammenfädeln
wieder einbauen

ich bin sicher, daß dann der Abtaster für die Stichlage wieder auf die richtige Spur kommt

der Abtaster für die Stichlage war nicht auf der dazugehörenden Kurve (Spur)
deswegen war auch diese Achse nicht bis vorne

[errorlogin]

Ne, das war es nicht. Dann hätte ja die gesamte Nadelverschiebung nicht mehr richtig funktioniert. Das lag schon alles auf dem Platz wo es hingehört.

Jemand vor mir hatte den ZZ-Stichsteller -hier im Bild Teil 12- um 180° verdreht herum eingebaut.



Das Teil hat nämlich auf einer Seite eine Einkerbung und die gehört nach oben, eben um Platz für die Welle zu schaffen. Sieht man auch auf der Zeichnung, auf dem Bildschirm sogar besser als in echt, da der Druck recht klein ist.

Das war wohl derjenige, der auch die eine Schraube vermackt hat, denn mit der löst man das. Und ja, das muß demjenigen wohl im ausgebauten Zustand passiert sein, denn das Ölloch des Teiles, in das der ZZ-Stichsteller eingreift, war oben. Wäre es beim Einstellen ohne Ausbau passiert, wäre das Ölloch unten gewesen, was keinen Sinn macht.

Hier, so war es, man sieht noch die Schleifspuren der Armwelle im ZZ-Stichsteller:



Und die vermackte Schraube:

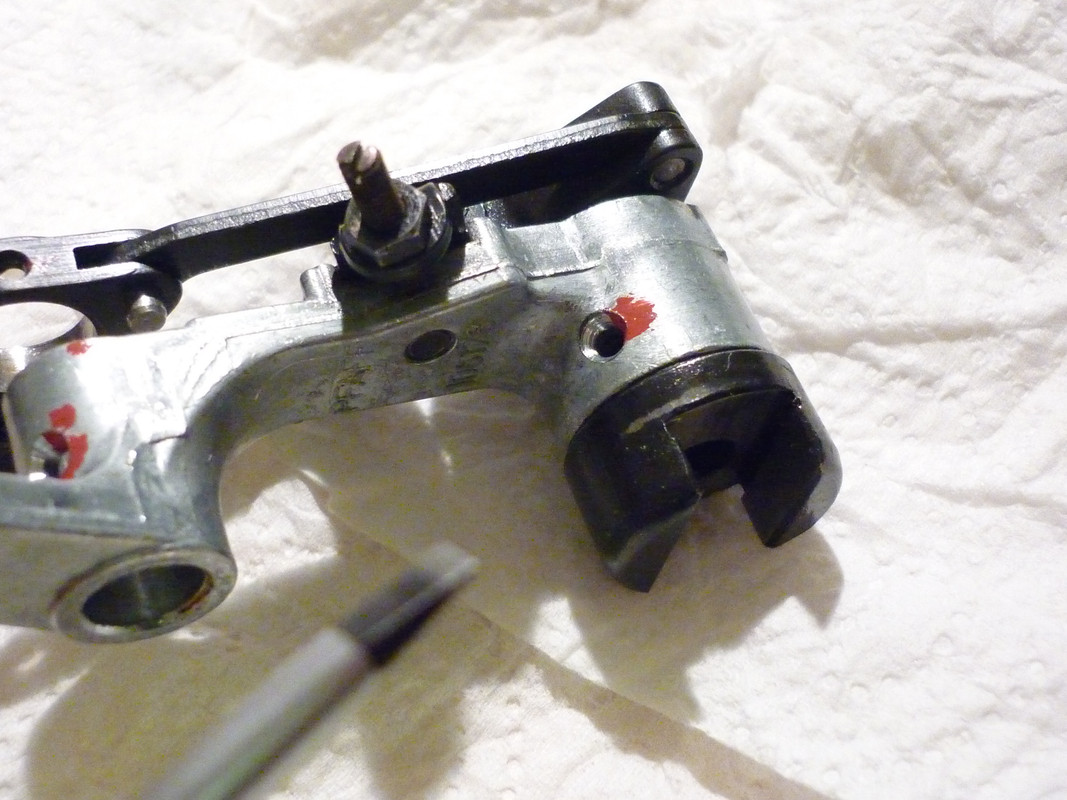

Hier sieht man die Auskerbung, die nach oben gestellt gehört. (hier noch nicht gedreht)


Ich habe das Teil dann um 180° gedreht und oh Wunder lässt sich das gesamte Teil dann auch viel leichter einbauen.

Mal sehen, natürlich muß ich jetzt noch die ZZ-Hebelei justieren. Hoffentlich klappt's diesmal ohne Probleme und ich habe mich nicht geirrt.

Viele Grüße Jan

[dieter kohl]

du hast völlig recht

ich hatte das nicht auf den Fotos erkannt

dein Vorbesitzer ist aber auch ein schlimmer finger

[errorlogin]

Das war auf dem Foto auch nicht wirklich zu erkennen. Hätte ich ein paar mehr Fotos von allen Seiten hochgeladen wäre es Dir sicher aufgefallen.

Ich will niemanden beschuldigen, bei 50 Lebensjahren kann das schonmal irgendwann, irgendwo passiert sein.

Mal sehen wie es jetzt weitergeht.

[dieter kohl]

alles nicht so schlimm

ich bin ja erst 75

[errorlogin]

Ich meinte doch nicht Dich sondern die Maschine!

[dieter kohl]

Ich meinte doch nicht Dich sondern die Maschine!

[errorlogin]

freut mich, daß Ihr Spaß in meinem Thread habt! So muß es sein!

So, die ganze ZZ-Einstellerei ging tadellos. Ein erster Nähtest verlief durchaus erfolgreich.

Bevor ich jetzt wieder die Automatic draufschraube, die dann hoffentlich auch sofort tadellos funktioniert, hätte ich aber noch drei Fragen an die Experten hier im Forum:

1. Mir ist aufgefallen, dass die Armwelle seitliches Spiel hat. Ich kann sie am Handrad hin- und herbewegen (rechts links). Ist das normal oder soll das eigentlich nicht so sein?

2. Ich bin nicht sicher, ob die Unwucht der Maschine stimmt. Ich habe keinerlei Vergleichsnähmaschine. Aber bei full speed kommt die 362 bei mir in ziemliche Vibrationen und wandert über den Tisch. Ist das so?

3. In der Einstellanleitung soll dieser eingezeichnete Abstand etwa 2mm betragen. Bei mir ist er genau 50% größer, nämlich 3mm. Kann ich das so lassen oder soll ich das ändern? Lassen, oder?



Danke Euch und vor allem Dieter!

Wenn das alles ok ist, ich die automatic eingebaut und getestet habe, will ich mich mal an die Unterseite machen und die Kondensatoren für die Stopmatic erneuern.

Viele Grüße Jan

[Basto]

1. Die Armwelle sollte kaum Längsspiel haben (Pfaff spricht von "ein geringes Ölspiel').
2. Meine Maschine vibriert ein wenig bei höchster Geschwindigkeit, aber nicht so, dass sie über den Tisch wandert.
3. Die Abstand zwischen Transporteur-Excenter und Lagerbuchse ist bei mir ziemlich genau 2 mm.

Vielleicht sind der Transporteur-Excenter, Steuerexzenter und oberes Schnurkettenrad nicht richtig eingestellt?

Schau mal in der Einstellanleitung bei:
-Transporteur-Schiebe- und Hebeexzenter (ob die Markierungsstriche auf Welle und Transporteurexcenter stimmen).
-Oberes Schnurkettenrad ("Die Stellung des Schnurkettenrades auf der Armwelle ist für eine gut ausgewuchtete Maschine von entscheidender Bedeutung").
-Das große Kegelrad mit Zickzackexzenter.
-Der Steuerexenter für den Antrieb der Automatic (Längsspiel).

Gruß, Bart
